وصف المنتجات

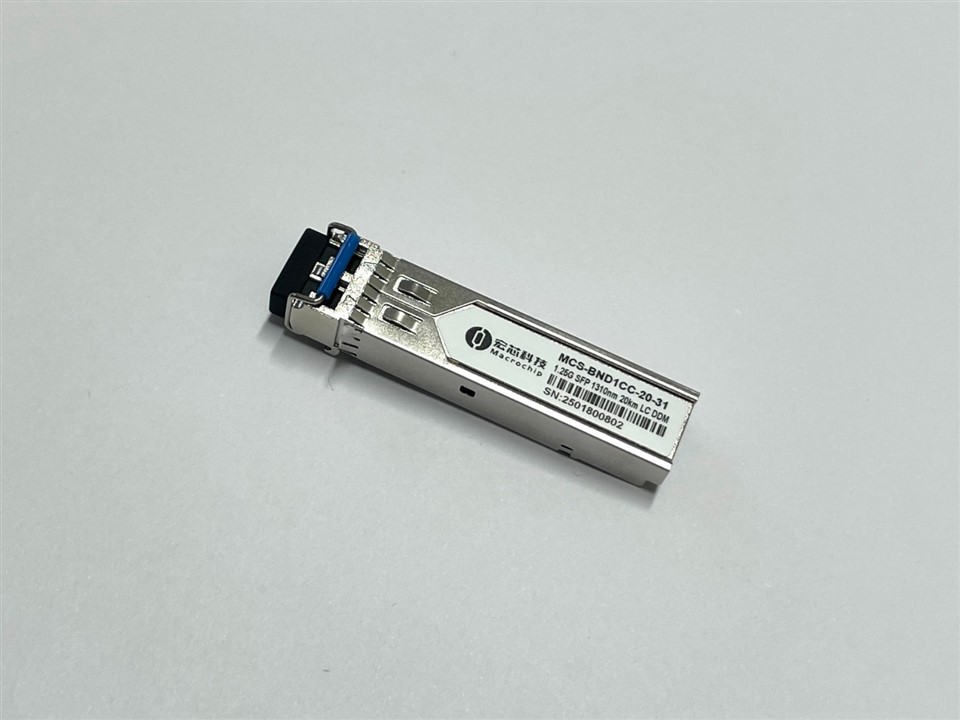

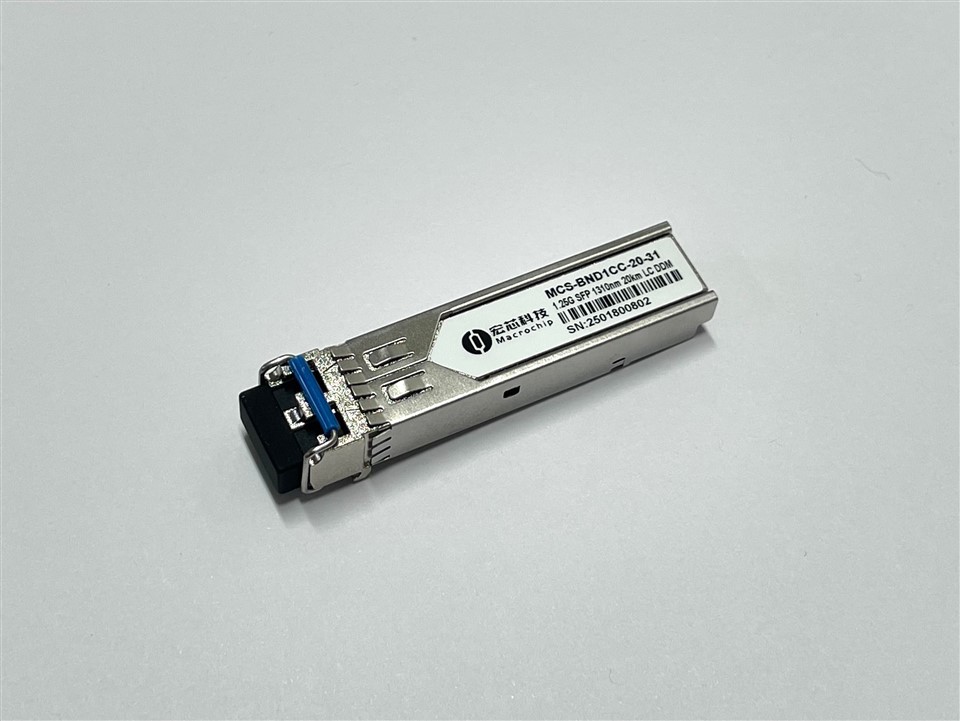

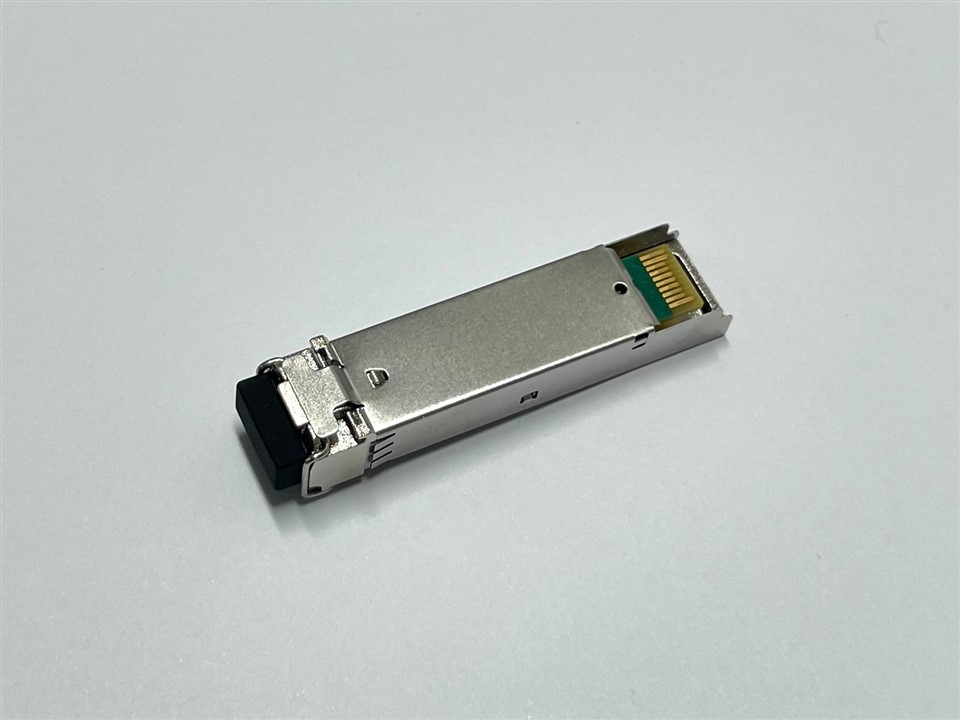

Macrochip MCS-جهاز الإرسال والاستقبال BND1CC-20-31 عبارة عن وحدة عالية الأداء وفعالة من حيث التكلفة تحتوي على واجهة بصريات دوبلكس LC، ومعيار CML مقترن بالتيار المتردد للإشارة عالية السرعة وإشارات التحكم والمراقبة LVTTL. يستخدم قسم جهاز الاستقبال جهاز استقبال PIN ويستخدم جهاز الإرسال ليزر 1310 نانومتر FP، وما يصل إلى 15 ديسيبل لضمان تطبيق هذه الوحدة 1000BASE Ethernet بطول 20 كم.

سمات

وصلات بيانات تصل إلى 1.25 جيجابايت/ثانية
ساخن-قابل للتوصيل
جهاز إرسال ليزر FP 1310 نانومتر
موصل LC مزدوج
ما يصل إلى 20 كم على 9/125 ميكرومتر SMF
مصدر طاقة فردي +3.3V
واجهة المراقبة متوافقة مع SFF-8472
تبديد منخفض للطاقة<1.5W typically
نطاق درجة حرارة التشغيل الصناعية/الممتدة/التجارية: -40 درجة إلى 85 درجة / -5 درجة إلى 85 درجة / 0 درجة إلى 70 درجة الإصدار متاح
متوافق مع RoHS وخالي من الرصاص

التطبيقات

شبكات المترو/الوصول
1.25 جيجابايت/ثانية 1000 قاعدة إيثرنت
1 × قناة الألياف
رابط بصري آخر

البيئة والتنمية المستدامة

تم تحديد جهاز الإرسال والاستقبال هذا كعتبة ESD تبلغ 1 كيلو فولت لدبابيس البيانات عالية السرعة و2 كيلو فولت لجميع أطراف الإدخال الكهربائية الأخرى، تم اختبارها لكل MIL-STD-883، الطريقة 3015.4 /JESD22-A114-A (HBM). ومع ذلك، لا تزال احتياطات ESD العادية مطلوبة أثناء التعامل مع هذه الوحدة. يتم شحن جهاز الإرسال والاستقبال هذا في عبوة واقية من ESD. ويجب إزالته من العبوة والتعامل معه فقط في بيئة محمية من التفريغ الإلكتروستاتيكي (ESD).

التعليمات

س: إذا كانت المسافة الفعلية الخاصة بي هي 10 كم فقط، فهل لا يزال بإمكاني استخدام وحدة الـ 20 كم هذه؟

ج: نعم بالتأكيد. يعد استخدام وحدة ذات مسافة مقدرة أطول-لرابط أقصر أمرًا جيدًا وشائعًا تمامًا. إنه يعني ببساطة أن الإشارة الضوئية ستصل بشكل أقوى إلى جهاز الاستقبال. المفتاح هو التأكد من أن الرابط الخاص بك لا يتجاوز الحد الأقصى للمسافة المقدرة للوحدة وهي 20 كم.

س: ما هو نطاق درجة حرارة التشغيل؟

ج: إنه يعمل في نطاق درجة الحرارة التجارية القياسية من 0 درجة إلى 70 درجة، وهو مناسب لمعظم مراكز البيانات وبيئات المؤسسات.
